Для чего нужна обратка

идея заключалась в следующем:
бензин непрерывно качается бензонасосом, если отрегулировано всё правильно, то хорошо. но даже правильная регулировка не поможет, когда машина долго катится на спуске и тормозится двигателем, бензин интенсивно качается, но не сжигается в таком объёме, так как педаль акселератора то отпущена. в следствии чего, идёт большая нагрузка на мембраны и клапаны бензонасоса.

поэтому я решил собрать простенькую топливную обратку(уже собрал до бака), с целью увелечения ресурса бензонасоса, а в дальнейшем, в жаркий период, для лучшего его охлаждения.

карбюратор у меня обычный, 2107, штуцера из поплавковой камеры разумеется нету.

приобрёл следующее:
-шланг обратки 2107
-два топливных тройника
-клапан обратный 2108 (не подошёл) докупил от 2121
-хомуты для бензошланга

врезал первый тройник между фильтром и трубкой бензомагистрали.

второй тройник врезал в шланг прямо перед штуцером карбюратора.

обратный клапан врезал в шланг обратки, можно в любом месте.
по началу купил и установил обратный клапан от 2108, всё работало хорошо, но не долго. после часа езды начинали плавать обороты на холостом ходу, при движении в горку больше 10 минут на 2ой передаче машина начинала дёргаться.

купил клапан от нивы 2121, поставил, уже третий день никаких проблем.

обратка пока не завершена, буду тянуть параллельно основной магистрали новую, для обратки прямо в бак. скоро жаркий сезон, предполагаю образование паровой пробки в районе обратки и бензонасоса под капотом, для лучшего охлаждения бензонасоса за счёт притока прохладного бензина из бака, буду тянуть обратку до бака. (в ближайшее время).

а вот и продолжение, не заставило себя ждать.

пока я ездил с простенькой обраткой, понял что клапаны стравливают слишком много давления, и насос больше гонял бенз по кругу, а чем меньше бензина оставалось в баке, тем неохотнее его оттуда выкачивал…поэтому, как только бензин приближался к 1/4 бака, я переворачивал обратный клапан и система питания работала без сбоев (по старому, без кольца обратки).

приехал домой
докупил:
-2хомута
-2 тройника тормозных трубок
-одну тормозную трубку(та, что идёт к правому переднему колесу)
-привёз с собой две длинные трубки и одну короткую которые мне достались в виде подарка =)

и вот, как-то вечером, когда освободился от домашних дел во дворе, я ушёл в гараж, погрузился в процесс построения полноценной обратки=)

разобрал пластик в багажнике, впервые на своей машине вынул из бака указатель уровня топлива в сборе =))

сверлом на 6.5 высверлил дырку на пятачке указателя

потом поискал в баночках с болтами интересующий меня болт, гайку и шайбу

на сверлильном станке сделал из этого болта штуцер, вроде использовал сверло 3 мм

на точиле снял с болта резьбу, для того чтобы бенз не испарялся и шланг герметично сел на этот штуцер

у друга спросил немного холодной сварки

прикрутил болт в пятачок указателя, затянул, сверху обмазал холодной сваркой и оставил высыхать часа на 3

собрал из трёх привезённых трубок топливную магистраль, протянул её по дну машины

понял что двух трубок оказалось мало, поехал купил третью и второй тройник
соединял все трубки с помощью тройников, третий вывод глушил кусочками короткой трубки, сжатых молотком.

далее всё просто, вернул на место указатель топлива в бак, соединил коротким шлангом трубку со штуцером, на хомуты.

под капотом соединил трубку с уже имеющимся шлангом обратки, один из ранее установленных тройников убрал из системы.

теперь бензин непрерывно циркулируется от бака к карбу, излишки через клапан и магистраль из тормозных трубок уходит в бак.
обороты стали стабильными.

вот собственно и всё, спасибо за внимание =).

От эффективной работы отопительной системы зависит, насколько комфортной будет температура в холодное время года в доме. Порой возникают ситуации, когда в систему подается горячая вода, а батареи остаются холодными. Важно найти причину и устранить ее. Для решения проблемы нужно знать устройство отопительной системы и причины холодной обратки при горячей подаче.

Система отопления состоит из расширительного бака, батарей, отопительного котла. Все составные части соединены между собой в контур. В систему заливается жидкость – теплоноситель. В качестве жидкости используется вода или антифриз. Если монтаж выполнен правильно, то жидкость подогревается в котле и начинает подниматься по трубам. При нагревании жидкость увеличивается в объеме, излишек поступает в расширительный бак.

Устройство системы отопления с расширительным баком

Так как отопительная система полностью заполнена жидкостью, горячий теплоноситель вытесняет холодный, который возвращается в котел, где нагревается. Постепенно температура теплоносителя увеличивается до необходимой, нагревая радиаторы. Циркуляция жидкости может быть естественной, называемой гравитационной, и принудительной – с помощью насоса.

Обратка – это теплоноситель, который, пройдя через все отопительные приборы, входящие в контур, отдает свое тепло и, охлажденный, поступает снова в котел для очередного подогрева.

Батареи можно подключить тремя способами:

1. 1. Нижнее подключение.
2. 2. Диагональное подключение.
3. 3. Боковое подключение.

При первом способе подвод теплоносителя и отвод обратки осуществляется в нижней части батареи. Этот способ целесообразно применять, когда трубопровод расположен под полом или плинтусами. При диагональном подключении теплоноситель подводится сверху, обратка отводится с противоположной стороны снизу. Такое подключение лучше использовать для батарей с большим количеством секций. Самый популярный способ – боковое подключение. Горячая жидкость подключается сверху, отвод обратки осуществляется снизу радиатора с той же стороны, где подводится теплоноситель.

Обратка в системе отопления

Отличаются системы отопления способом прокладки труб. Они могут быть проложены однотрубным и двухтрубным способом. Наиболее популярной является однотрубная схема разводки. Чаще всего ее устанавливают в многоэтажных домах. Она имеет следующие преимущества:

• небольшое количество труб;
• низкая стоимость;
• простота монтажа;
• последовательное подключение радиаторов не требует организации отдельного стояка для отвода жидкости.

К недостаткам можно отнести невозможность отрегулировать интенсивность и нагрев для отдельного радиатора, снижение температуры теплоносителя по мере удаления от нагревательного котла. Чтобы повысить эффективность однотрубной разводки, устанавливают циркулярные насосы.

Для организации индивидуального отопления используется двухтрубная схема разводки труб. По одной трубе осуществляется горячая подача. По второй остывшая вода или антифриз поступают обратно в котел. Данная схема дает возможность параллельного подключения радиаторов, обеспечивая равномерное прогревание всех приборов. Кроме того, двухтрубная схема позволяет регулировать температуру нагрева каждого отопительного прибора отдельно. Недостатком является сложность монтажа и большой расход материалов.

Иногда при горячей подаче обратка батареи отопления остается все же холодная. Можно назвать несколько основных причин этому:

• неправильно выполнен монтаж;
• завоздушена система или один из стояков отдельного радиатора;
• недостаточный расход жидкости;
• уменьшилось сечение трубы, по которой подается теплоноситель;
• загрязнен отопительный контур.

Регулировка обратного клапана в системе отопления

Холодная обратка – это серьезная проблема, которую необходимо обязательно устранить. Она влечет множество неприятных последствий: температура в помещении не достигает желаемого уровня, снижается эффективность радиаторов, нет возможности исправить ситуацию дополнительными приборами. В итоге, отопительная система не работает как нужно.

Основной неприятностью холодной обратки является большая разница температур, возникающая между температурой подачи и отвода. В этом случае на стенках котла возникает конденсат, реагирующий с углекислым газом, который выделяется при сгорании топлива. В результате образуется кислота, разъедающая стенки котла и сокращающая срок его службы.

Если обнаружилось, что обратка слишком холодная, следует выполнить ряд действий по поиску причин и устранению неисправностей. В первую очередь нужно проверить правильность подключения. Если соединение выполнено неправильно, то нижняя труба будет горячей, а должна быть слегка теплой. Следует подключить трубы согласно схеме.

Иногда может потребоваться демонтаж регулировочного крана для увеличения сечения

Чтобы не было воздушных пробок, которые препятствуют продвижению теплоносителя, нужно предусмотреть установку крана Маевского или спускателя для отвода воздуха. Перед спуском воздуха нужно перекрыть подачу, открыть кран и выпустить воздух. Затем кран перекрывается, и открываются отопительные вентили.

Часто причина холодной обратки – регулировочный кран: заужено сечение. В этом случае кран нужно демонтировать и увеличить сечение с помощью специального инструмента. Но лучше купить новый кран и заменить.

Причина может быть в засорении труб. Нужно проверить их на проходимость, удалить загрязнения, отложения, хорошо прочистить. Если проходимость не удалось восстановить, засорившиеся участки следует заменить новыми.

При недостаточной скорости движения теплоносителя нужно проверить, есть ли циркуляционный насос и отвечает он требованиям по мощности. Если он отсутствует, его желательно установить, а при нехватке мощности заменить или модернизировать.

Зная причины, по которым может неэффективно работать отопления, можно самостоятельно выявить и устранить неисправности. От качества отопления зависит комфорт в доме в холодное время года. Если выполнять работы по монтажу и проверке системы отопления собственноручно, то можно сэкономить на найме сторонней рабочей силы.

Система питания (топливная система) двигателя с карбюратором Солекс, переднеприводных автомобилей ВАЗ 2108, 2109, 21099, имеет две магистрали: топливоподающую из бензобака в карбюратор и обратную из карбюратора в бензобак («обратка»). Обратная магистраль предназначена для слива лишнего топлива из карбюратора при работе двигателя автомобиля на разных режимах.

Устройство системы возврата топлива карбюратора Солекс

— Штуцер возврата топлива с калиброванным отверстием

Предназначен для ограничения объема сливаемого в «обратку» топлива. Тем самым достигается оптимальное давление в топливной магистрали от бензонасоса до игольчатого клапана карбюратора.

— Топливная возвратная магистраль

Резиновые шланги и металлическая трубка под днищем автомобиля от топливовозвратного штуцера карбюратора до штуцера на топливозаборнике в топливном баке, по которым лишнее топливо сливается в топливный бак.

— Обратный клапан

Пропускает топливо только в одном направлении. Предназначен для предотвращения выливания топлива из бензобака при опрокидывании автомобиля.

Принцип действия системы возврата топлива карбюратора Солекс

При работе двигателя бензонасос создает определенное давление в топливоподающей магистрали до игольчатого клапана. Это давление избыточно для нормальной работы игольчатого клапана карбюратора (возможен «перелив»). Поэтому лишнее топливо сбрасывается через топливоотводящий штуцер с калиброванным отверстием в обратную магистраль и далее в бензобак. Тем самым обеспечивается нормальная работа карбюратора и двигателя автомобиля, охлаждение бензонасоса и проходящего через него топлива за счет его постоянной циркуляции, удаление воздушных пробок из бензонасоса и топливоподающей магистрали. Калиброванное отверстие в топливовозвратном штуцере, дозирующее объем сливаемого топлива, обеспечивает поддержание необходимого давления перед игольчатым клапаном карбюратора.

Неисправности системы возврата топлива

Основные неисправности – засорение обратной магистрали и выход из строя обратного клапана. В следствии чего сливная магистраль перестает нормально функционировать, возрастает давление топлива на игольчатый клапан, он начинает его пропускать в поплавковую камеру, уровень в ней поднимается, вызывая попадание лишнего топлива через систему ГДС карбюратора в двигатель. Топливная смесь сильно обогащается. Как следствие залив свечей зажигания и перебои в работе двигателя на разных режимах. Помимо прочего бензонасос сильно перегревается, в нем и подающей магистрали образуются воздушные пробки. Двигатель глохнет. В ряде случаев, быстро восстановить работоспособность бензонасоса, помогает мокрая тряпка, положенная на бензонасос сверху.

Поэтому проходимость обратной магистрали и обратного клапана топливной системы необходимо периодически проверять (продувать, в направлении к бензобаку, при снятой с его заливной горловины крышке), в случае засорения производить ее прочистку.

— Помимо перечисленного выше система возврата топлива в бензобак предотвращает резкое увеличение давления топлива на игольчатый клапан карбюратора после остановки двигателя автомобиля.

— Возрастание давления топлива на входе в карбюратор может так же случиться по причине неисправности клапанов бензонасоса или неправильной регулировки его привода.

Еще статьи по топливной системе карбюраторных двигателей

— Система вентиляции бензобака карбюраторных двигателей автомобилей ВАЗ 2108, 2109, 21099

«Обратка» топливной системы двигателя с карбюратором Солекс, автомобилей ВАЗ 2108, 2109, 21099: 1 комментарий

Принцип работы карбюратора «Солекс» сводится к тому, что через впускной клапан в штуцере подаётся бензин. Топливо направляется сразу же в поплавковую камеру. Уровень топлива в полости всегда должен находиться на определённой отметке, чтобы избежать провалов и рывков в работе мотора. Контроль уровня осуществляется посредством движений игольчатого клапанного механизма.

Топливная магистраль и рампа инжектора, питающего форсунки двигателя, работают под давлением порядка 3 Бар. Поскольку подачей бензина занимается электрический насос, в системе задействован специальный клапан, ограничивающий напор горючего. Иначе распылители станут протекать, а мотор – захлебываться переобогащенной смесью. Чтобы избежать проблем с топливоподачей, нужно своевременно диагностировать признаки неисправности регулятора давления топлива (сокращенно – РДТ) и знать способы ее устранения.

Зачем нужен регулирующий клапан?

Система топливоподачи большинства легковых автомобилей предусматривает непрерывную работу электробензонасоса. Он постоянно нагнетает бензин в топливную магистраль и рампу, поднимая давление до максимума (5–7 Бар в зависимости от марки авто). Но такая производительность нужна только при повышенной нагрузке на двигатель, когда он развивает большие обороты и потребляет много горючей смеси. В обычном режиме достаточно напора топлива на форсунках 3–3,5 Бар.

Мембранный клапан давления топлива, устанавливаемый в систему питания мотора после бензонасоса, выполняет 3 основных функции:

1. Ограничивает напор горючего в магистрали при невысоких нагрузках на двигатель, сбрасывая излишки обратно в бак по отдельной трубке.
2. Когда потребление бензина силовым агрегатом возрастает, обратка частично либо полностью перекрывается регулятором. Таким способом клапан поддерживает минимальное давление, необходимое для нормальной работы мотора.
3. Поддержание давления в течение длительного времени после остановки силового агрегата.

Без РДТ насос бы «продавливал» запорные механизмы форсунок и бензин протекал внутрь цилиндров бесконтрольно. Вдобавок регулятор предохраняет магистраль от протечек на соединениях, которые неизбежно появятся от воздействия сильного напора.

Принцип работы РДТ

Устройство клапана и принцип действия зависит от типа топливной системы конкретного автомобиля. Существует 3 способа подачи бензина из бака к форсункам:

1. Насос вместе с регулятором установлен внутри бака, горючее подается к двигателю по одной магистрали.
2. Подача бензина осуществляется по одной трубке, возврат – по другой. Обратный клапан топливной системы находится на распределительной рампе.
3. Схема без механического регулятора предусматривает электронное управление бензонасосом напрямую. В системе присутствует специальный датчик, регистрирующий давление, производительность насоса регулирует контроллер.

В первом случае обратка совсем короткая, поскольку клапан и электронасос сблокированы в единый узел. РДТ, стоящий сразу после нагнетателя, сбрасывает в бак лишний бензин, а необходимый напор поддерживается во всей подающей магистрали.

Справка. Первая схема с регулятором внутри бензобака внедрена на всех автомобилях ВАЗ российского производства.

Второй вариант используется в большинстве иностранных авто. Клапан, встроенный в топливную рампу, перепускает излишки горючего в обратку, ведущую в бак. То есть, к силовому агрегату проложено 2 бензиновых трубки.

Третью схему рассматривать бессмысленно – там вместо регулятора функционирует датчик, чья работоспособность проверяется с помощью компьютера, подключаемого к диагностическому разъему.

Простой клапан давления топлива, устанавливаемый в блоке бензонасоса, состоит из таких элементов:

• цилиндрический корпус с патрубками для подключения подающей и обратной линии;
• мембрана, соединенная с запирающим штоком;
• седло клапана;
• пружина.

Величина напора в подающей магистрали зависит от упругости пружины. Пока большая часть горючего уходит в цилиндры (высокая нагрузка на мотор), она удерживает мембрану и шток клапана в закрытом состоянии. Когда обороты коленчатого вала и потребление бензина снижается, давление в сети возрастает, пружина сжимается и мембрана открывает клапан. Начинается сброс горючего в обратку, а оттуда – в бензобак.

Установленный в рампе регулятор давления топлива работает по аналогичному принципу, но быстрее реагирует на изменение нагрузки и расхода бензина. Этому способствует подключение дополнительного патрубка элемента к впускному коллектору. Чем выше обороты коленвала и разрежение со стороны пружины, тем сильнее мембрана придавливает шток и закрывает проход горючему в обратную линию. Когда нагрузка снижается и обороты падают, разрежение уменьшается и отпускает шток – открывается проток в обратку и начинается сброс лишнего бензина в бак.

Симптомы неисправности элемента

В процессе эксплуатации машины автолюбитель может столкнуться с двумя видами поломки РДТ:

1. Падение давления в рампе ниже допустимого – регулятор направляет большую часть топлива по обратной линии в бензобак.
2. Рост напора до максимума – элемент не пропускает горючее в обратку.

Примечание. Как правило, первая неполадка сопровождается быстрым падением давления в системе после отключения электробензонасоса.

Отследить признаки первой неисправности довольно просто – силовому агрегату катастрофически не хватает топлива для нормальной работы на всех режимах. Симптомы проявляются следующим образом:

• холодный пуск затруднен, двигатель работает крайне нестабильно, пока не прогреется;
• «провалы» в процессе разгона и рывки при движении в гору;
• автомобиль часто глохнет на холостом ходу;
• расход бензина на 100 км увеличивается.

Повышенный расход топлива объясняется действиями водителя, пытающегося компенсировать недостаток горючей смеси нажатием педали акселератора. Ездить в подобном режиме довольно сложно – лучше не откладывая проверить регулятор давления топлива на работоспособность.

Когда клапан не перепускает излишки горючего в бак, наблюдаются такие последствия:

1. Из-за слишком высокого напора со стороны рампы форсунки начинают протекать и заливать цилиндры чистым бензином, а не рабочей топливовоздушной смесью.
2. Мотор плохо заводится «на горячую», выбрасывает черный дым из выхлопной, иногда слышатся хлопки в выпускном коллекторе. Причина – вспышки несгоревшего топлива.
3. Заметно увеличивается расход.
4. На стыках топливных патрубков могут наблюдаться протечки, ощущается резкий бензиновый запах.

Практический опыт показывает, что недостаток топливной смеси проявляется чаще, нежели переизбыток. То есть, наиболее распространенная неполадка РДТ – слив бензина в обратный патрубок и бак.

Причины и способы устранения неполадок

При обнаружении вышеперечисленных признаков следует проверить работоспособность РДТ одним из предлагаемых способов:

• измерьте давление в топливной рампе, его величина должна составлять не менее 3 Бар;
• отыщите шланг обратки и аккуратно передавите его пассатижами на работающем моторе;
• отключите от регулятора вакуумный патрубок, ведущий от коллектора.

Самый надежный способ – измерение с помощью манометра. Прибор подключается к штуцеру на топливной рампе, проверка выполняется на работающем двигателе. Если давление ниже 3 Бар, дополнительно проверьте бензонасос – возможно, агрегат потерял производительность. Для диагностики понадобится тройник с манометром, врезанный в подающую линию. Если насос дает 3 Бар и больше, меняйте РДТ.

Причины потери работоспособности клапана выглядят так:

• пружина потеряла упругость и позволяет мембране перепускать топливо при невысоком напоре;
• загрязнение некачественным бензином;
• заклинивание штока.

В силу особенностей конструкции (корпус элемента завальцован) ремонт регулятора давления топлива в большинстве случаев невозможен, деталь придется менять. Вариант промывки и продувки помогает лишь при засорах внутри элемента.

Передавливание обратной линии делается на холостых оборотах мотора, желательно – «на холодную». Если работа двигателя стабилизировалась, существует проблема с РДТ или насосом. Чтобы определить «виновника», все равно потребуется измерить давление на подаче. Снятие вакуумной трубки от коллектора пробуйте делать на повышенных оборотах – если клапан пришел в негодность, поведение силового агрегата не изменится.

Популярные публикации

Последние комментарии

Так называемые в автомобильном обиходе "обратки" правильно было бы называть "возвратками", ибо по технической терминологии они чаще всего именуются возвратными магистралями или линиями возврата, реже — трубопроводами отвода либо сброса топлива или дренажными трубками.

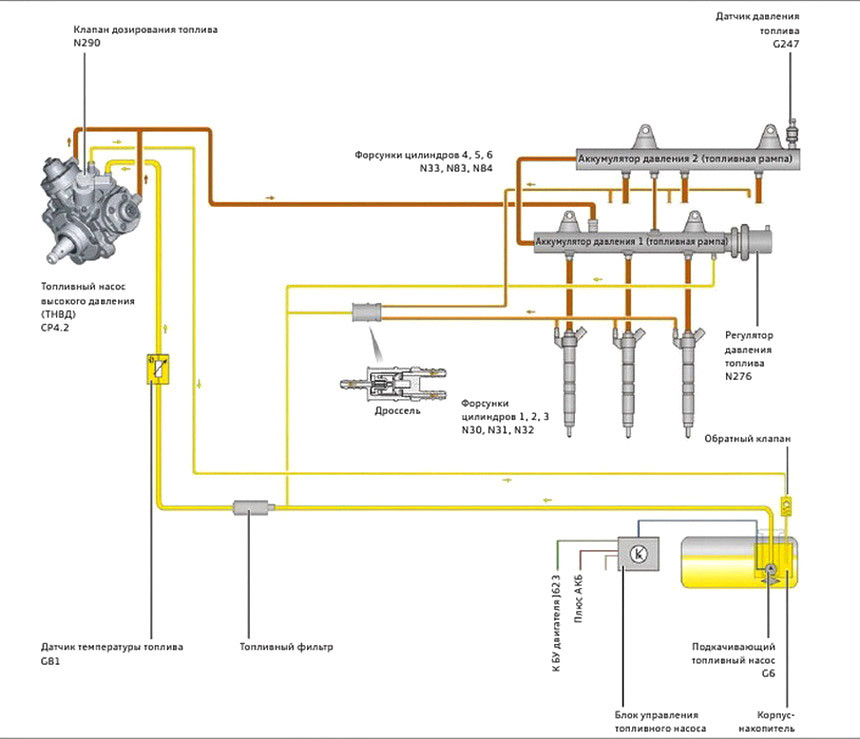

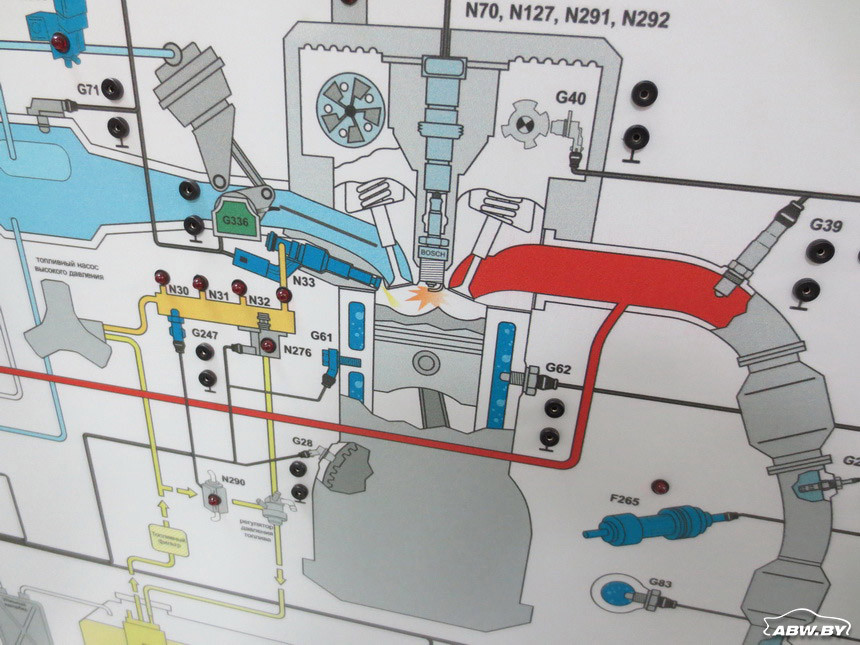

Наличие "обраток" на дизельных форсунках систем питания Common Rail объясняется двумя причинами.

Одна находится под иглой — в нее поступает топливо, которое будет впоследствии впрыснуто в камеру сгорания. Другая расположена над управляющим плунжером в так называемой камере гидроуправления. При закрытом распылителе силы гидравлического давления, приложенные к управляющему плунжеру, превосходят силы давления, приложенные к заплечику иглы. Это позволяет плотно удерживать иглу в седле.

При подаче сигнала от блока управления на электромагнитный клапан либо пьезоэлемент форсунки открывается запорное устройство, разъединявшее камеру гидроуправления с линией возврата. В результате топливо уходит в "обратку", в связи с чем уменьшается сила гидравлического давления, действующая на управляющий плунжер. Как только она становится меньше силы, приложенной к заплечику иглы, игла поднимается из седла и открывает топливу проход к сопловым отверстиям распылителя. Происходит впрыск топлива в цилиндр.

Во-вторых, несмотря на то, что детали распылителя прецизионно подогнаны, некоторое количество топлива неизбежно просачивается вверх между иглой и корпусом распылителя. Эти утечки наряду с возвращаемой в "обратку" дозой топлива из камеры гидроуправления форсунки также поступают в возвратную магистраль.

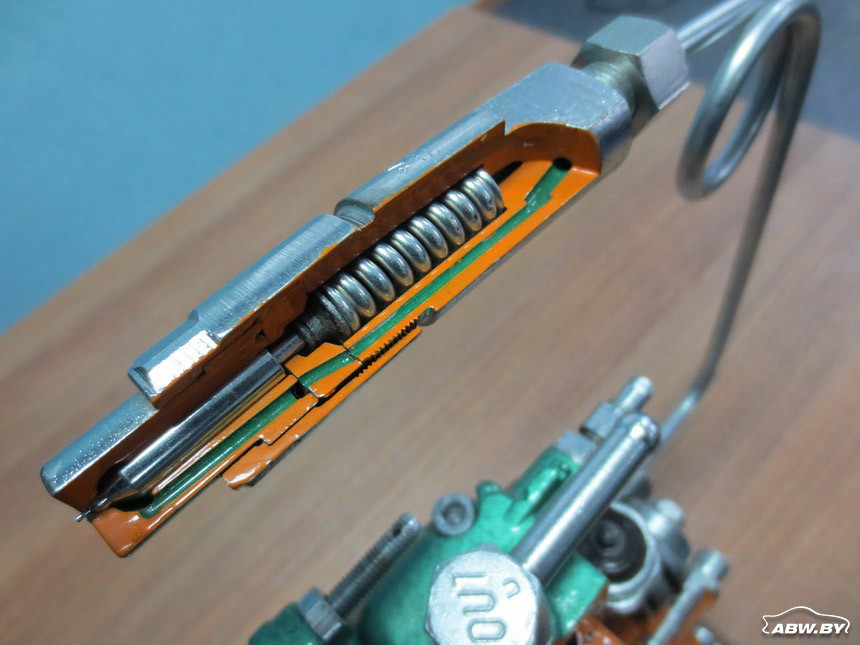

Если говорить о предшественниках дизелей Common Rail, то у них "обратки" на форсунках как раз были предусмотрены для сбора и отвода топлива, продавливающегося между иглой и корпусом распылителя в противоположную от сопла распылителя сторону.

Удаление "управляющей дозы" и протечек внутри распылителя и есть основное назначение "обраток" дизельных форсунок. Подогрев топлива является попутным бонусом, позволяющим без дополнительных затрат энергии бороться с закупориванием парафином при низких температурах окружающей среды наиболее уязвимых мест дизельной системы питания — топливозаборника в баке и/или топливного фильтра, к которым по возвратным магистралям направляется нагретое топливо.

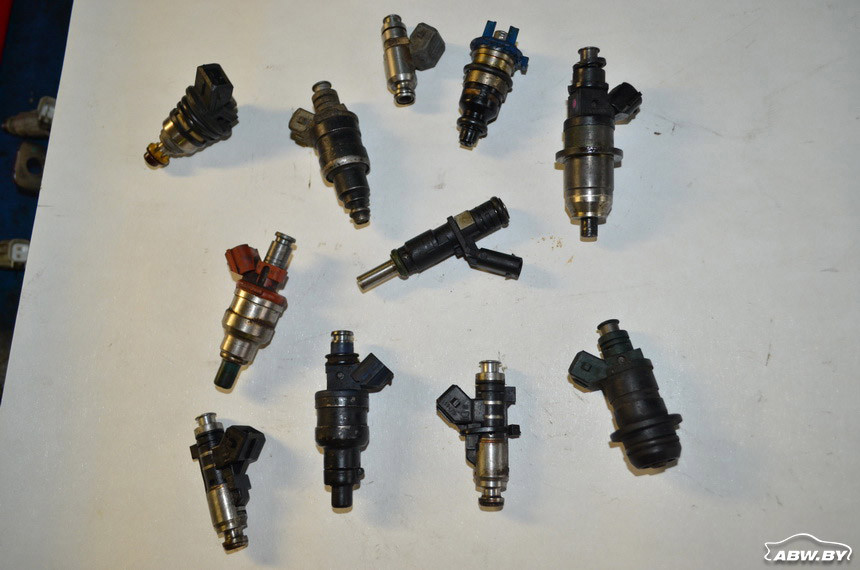

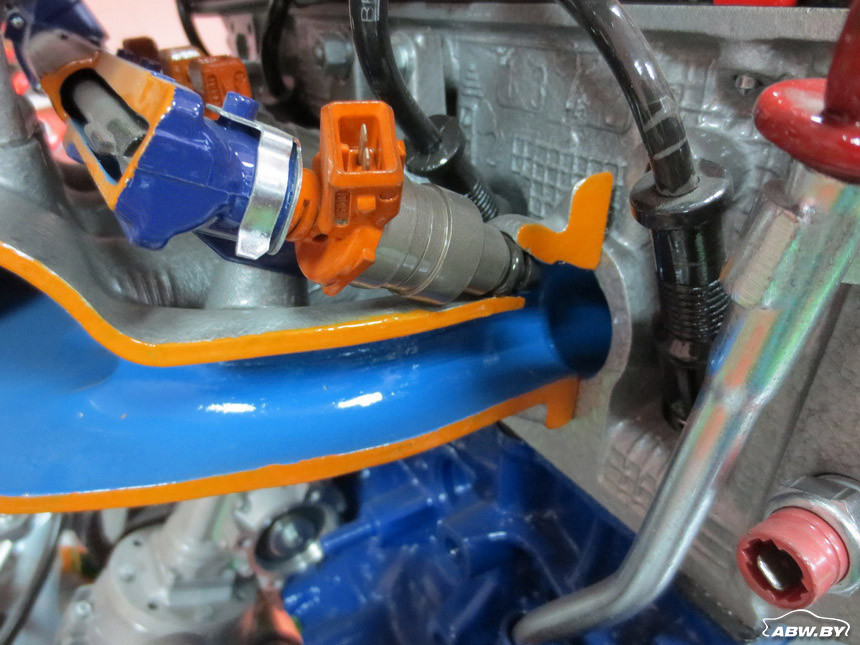

В форсунках бензиновых систем питания используется другой принцип работы. Бензиновые форсунки сами представляют собой электромагнитные клапаны. Якорем в них фактически является игла, которая при подаче напряжения на обмотку возбуждения втягивается в магнитное поле обмотки, после чего сопло форсунки открывается для впрыска топлива.

С прекращением подачи напряжения на обмотку возбуждения пружина возвращает иглу форсунки на место, что запирает сопло распылителя и останавливает впрыск. Благодаря такой конструкции форсунки и тому, что давление топлива к управлению перемещением иглы не привлекается, необходимости в "обратке" нет.

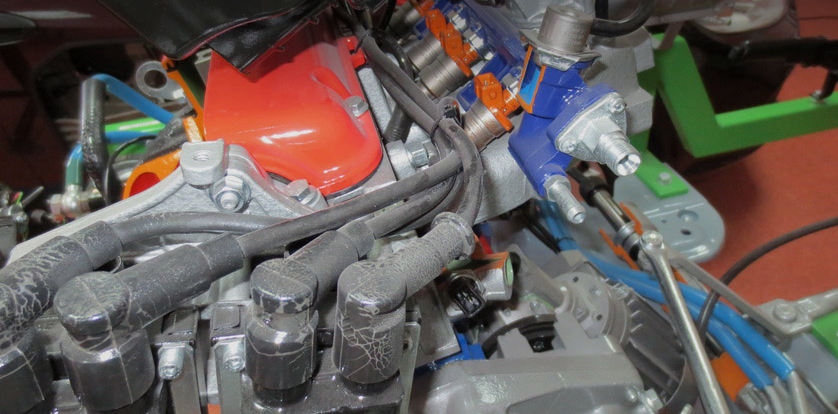

Но, вообще говоря, не следует рассматривать форсунки как некие обособленные узлы.

Являясь конечными элементами системы питания, они работают в комплексе со всеми другими узлами, составляющими систему.

Чтобы доходчивее ответить на вопрос об "обратках", а не готовить по этому поводу многостраничный трактат, мы несколько упростили положение дел. Например, уравняли между собой любые исполнения бензиновых систем питания: моновпрыск, при котором одна форсунка обслуживает все цилиндры, распределенный впрыск, когда топливо подается во впускной коллектор, и прямой впрыск бензина в цилиндр.

В действительности все сложнее. В зависимости от исполнения возвратные магистрали, а также регуляторы давления и подачи топлива, в которых избыточное топливо отправляется на сброс без использования трубок, в бензиновых системах питания тоже предусмотрены. И в дизелях линии возврата присутствуют не только на форсунках.

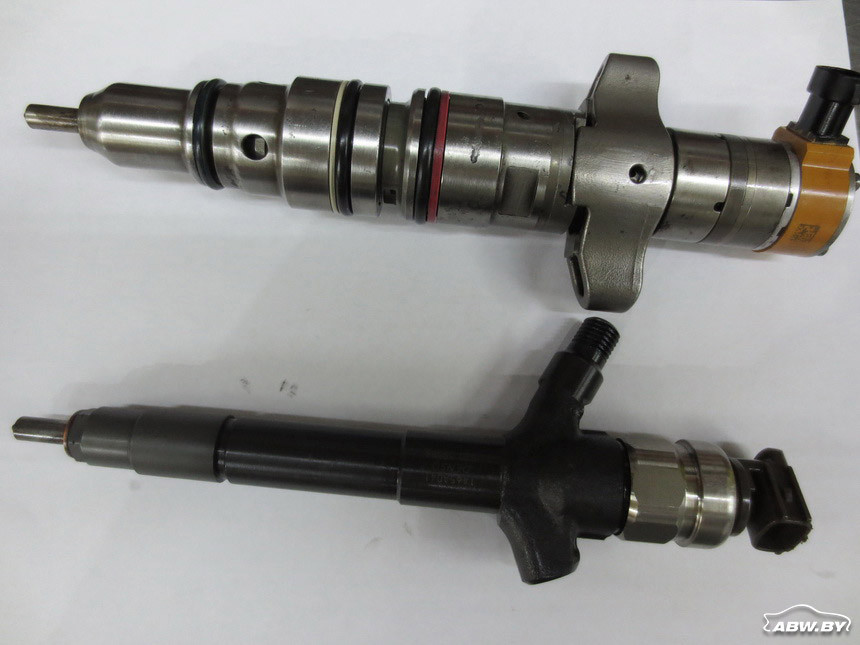

Что касается разницы в сроке службы и надежности легковых и грузовых форсунок Common Rail, то она действительно существует в пользу последних, причем не только по форсункам, но и по другим узлам топливной аппаратуры. Причины этого явления должны быть хорошо известны производителям, однако поскольку нюансы изготовления относятся к технологическим секретам, никто их не озвучивает.

Остается строить предположения о влиянии на долговечность различия в режимах эксплуатации легковых и грузовых автомобилей, в пробегах, которые каждая из упомянутых разновидностей транспортных средств обязана гарантированно выдерживать до списания в утиль, а производитель должен такие пробеги обеспечить, материалах, применяемых при изготовлении узлов той или иной топливной системы, технологических особенностях производства, размерных допусках и так далее.
