Стабилизатор тока на оу

Схемы генераторов тока, управляемых напряжением, на ОУ и выходными
каскадами на биполярных и полевых транзисторах.

Продолжаем наш тематический вечер, посвящённый схемотехническим исследованиям генераторов стабильного тока, источников тока и иже с ними — стабилизаторов тока.
В повестке дня сегодняшнего радиолюбительского заседания обозначены следующие мероприятия: викторина «Угадай радиодетальку», а также обсуждение схемы источника (генератора) тока, выполненного на интегральном операционном усилителе (ОУ в простонародье).

Базовые схемы генераторов тока на операционных усилителях мы бегло рассмотрели на предыдущей странице вместе с транзисторными источниками. Повторим пройденный материал.

Рис.1

Генераторы тока, изображённые на Рис.1, (инвертирующий слева, неинвертирующий справа) — вполне себе работоспособные устройства, которые являются близкими аналогами идеальных источников тока, и практически лишены недостатков, присущих транзисторным схемам.
Ток через нагрузку с достаточно высокой точностью описывается формулой Iн≈ Uвх/R1.
При включении в качестве Rн конденсатора, приведённые схемы широким фронтом эксплуатируются в формирователях треугольного и пилообразного напряжений.
В отдельных случаях существенным недостатком источников тока, изображённых на Рис.1, является «плавающая», т.е. не подключённая никаким боком к земле или питанию нагрузка. К тому же, по большей части, операционный усилитель не может обеспечить значительных величин токов, поступающих в нагрузку.

Рассмотрим схемы источников тока на ОУ, не имеющих этих недостатков.
Как правило, для получения устойчивого положительного результата, к операционному усилителю присовокупляется дополнительный выходной каскад на биполярном или полевом транзисторе.

Рис.2

На Рис.2 приведены схемы генераторов тока на ОУ с выходными каскадами на биполярном, либо полевом транзисторе и нагрузкой, подключаемой к шине питания.
Пренебрегая входным током ОУ и конечным коэффициентом усиления транзистора, выходной ток составит всё ту же величину Iн≈ Uвх/R1.
На самом деле, коэффициент усиления биполярного транзистора имеет конечное значение, а полная формула тока нагрузки выглядит следующим образом Iн= Uвх×β/[R1(1+β)] .
Это обуславливает некоторую нестабильность выходного тока при изменении сопротивления нагрузки за счёт проявления эффекта Эрли (эффект влияния напряжения между коллектором и базой на величину коэффициента передачи тока транзистора).
Проявления этой нестабильности можно уменьшить, если в качестве биполярного транзистора использовать составной транзистор, либо применяя полевой транзистор.
Особенность схем источников тока, показанных на Рис.2, состоит в том, что нагрузка подключается к шине питания.

Рис.3

На Рис.3 приведены источники тока с заземлённой нагрузкой.
Выходной ток здесь описывается уже несколько другой формулой: Iн≈ (Еп-Uвх)/R1 .
Подобная зависимость выходного тока от управляющего напряжения не всегда удобна в практических разработках, поэтому для устранения этого недостатка к схеме можно присовокупить дополнительный преобразователь уровня.

Рис.4

Здесь первый операционник с транзистором n-p-n структуры служит для преобразования уровня входного управляющего напряжения Uвх в значение Eп-Uвх.
Rпр1 и Rпр2, как правило, выбираются одного номинала, величина которого рассчитывается, исходя из входного сопротивления второго ОУ, а также из соображений приемлемого быстродействия при работе источника тока в динамическом режиме (т.е. при подаче на вход импульсного сигнала управления).
Ну и ясен шпунтубель, что всё наше усердие было направлено на получение удобной зависимости Iн≈ Uвх/R1 , а для повышения выходного сопротивления источника тока вместо простого биполярного выходного транзистора следует включить составной или полевой транзистор.

Всем доброго времени суток! В прошлой статье я рассматривал RC генераторы синусоидальных (гармонических) колебаний на ОУ. В данной статье я рассмотрю стабилизаторы напряжения, в основе которых лежат операционные усилители. Основное преимущество ОУ при использовании их в стабилизаторах напряжения является то, что ОУ обладает большим коэффициентом усиления (несколько десятков тысяч). Поэтому они позволяют получить нестабильность выходного напряжения порядка 0,001 %.

Основная схема компенсационного стабилизатора напряжения

Большинство современной силовой электроники представлено импульсными источниками питания, которые обладают высоким КПД и небольшими габаритными размерами. Однако линейные стабилизаторы напряжения также находят своё применение, прежде всего в устройствах небольшой мощности, а также в схемах, где не желательны импульсные помехи.

Как известно линейные источники питания разделяются на последовательные и параллельные в зависимости от схемы подсоединения регулирующего элемента относительно выхода. Наибольшее распространение получили последовательные стабилизаторы, так как могут обеспечить КПД и стабилизацию больше чем параллельные, из основных достоинств которых является возможность перегрузки по току и способность выдерживать короткое замыкание.

Кроме схемы подключения регулирующего элемента, стабилизаторы напряжения классифицируются по способу регулирования выходного напряжения: параметрические и компенсационные. Работа параметрических стабилизаторов основана на нелинейных свойствах регулирующих элементах, то есть при значительном изменении тока протекающего через него падение напряжения на регулирующем элементе мало изменяется. Такие стабилизаторы применяются в схемах небольшой мощности до нескольких ватт. Наибольшее распространение получили схемы последовательных стабилизаторов компенсационного типа, структурная схема, которого представлена ниже

Читайте также:  Предохранители ниссан кашкай 2007 года


Структурная схема компенсационного стабилизатора последовательного типа.

В одной из статей я рассказывал о компенсационных стабилизаторах напряжения, выполненных на транзисторах, поэтому напомню принцип его работы. Схема состоит из чётырёх основных частей: источник образцового напряжения И, элемента сравнения ЭС, усилительного элемента У и регулирующего элемента Р. Элемент сравнения сравнивает выходное напряжение U1 с напряжение вырабатываемым источником образцового напряжения и выдаёт ошибку сравнения на усилительный элемент, где происходит усиление ошибки сравнения и вырабатывается управляющий сигнал для регулирующего элемента.

Довольно часто в простых схемах происходит объединение элемента сравнения и усилителя (а иногда и регулирующего элемента в слаботочных схемах) в одно устройство. В современных схемах функции элемента сравнения и усилителя выполняют на ОУ.

Схема стабилизатора напряжения на ОУ

Для построения стабилизатора напряжения используется масштабирующий усилитель на ОУ в неивертирующем включении. Схема такого стабилизатора напряжения показана ниже

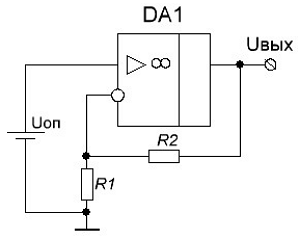

Схема стабилизатора напряжения на ОУ.

Схема состоит из ОУ DA1, резисторов обратной связи R1 и R2 и источника опорного напряжения UОП. Выходное напряжение будет определяться известной формулой для неинвертирующего усилителя

Таким образом, качество стабилизатора напряжения будет определяться качеством источника опорного напряжения, так как ОУ даже с очень хорошими параметрами и высоким коэффициентом усиления не может обеспечить стабильность выходного напряжения.

Существует несколько видов источников опорного напряжения: стабилитрон, источник опорного напряжения со стабилизатором тока и интегральные стабилизаторы напряжения. Рассмотрим их по отдельности.

Использование стабилитрона в качестве источника опорного напряжения

Стабилитрон широко используется практически во всех стабилизаторах напряжения, так как имеет нелинейную вольт-амперную характеристику, что позволяет при широком изменении тока нагрузки практически оставаться стабильным выходному напряжению. Схема стабилизатора напряжения с использованием стабилитрона в качестве источника опорного напряжения показана ниже

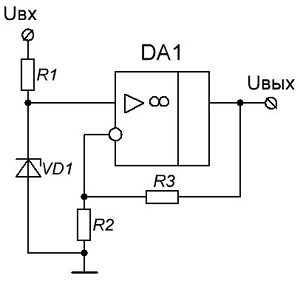

Схема, иллюстрирующая использование стабилитрона в качестве источника опорного напряжения.

На данной схеме опорное напряжение задаётся параметрическим стабилизатором напряжения R1VD1, что даёт удовлетворительные результаты в большинстве практических случаях. При этом величина опорного напряжения соответствует величине напряжения стабилизации стабилитрона VD1, а разность между входным напряжением стабилизатора и опорным рассеивается на резисторе R1. Номиналы элементов параметрического стабилизатора выбираются из следующих соотношений

где UCT – напряжение стабилизации стабилитрона,

IСТ – номинальный ток стабилизации стабилитрона.

Схема с использование стабилитрона в качестве источника опорного напряжения обеспечивает умеренный уровень стабилизации, составляющий доли процента (обычно 0,1…0,05%), значительно лучшие показатели обеспечиваются, если вместо гасящего резистора R1 применить стабилизатор тока.

Использование стабилизатора тока в источнике опорного напряжения

Достаточно часто стабилизаторы напряжения используются в схемах, где входящие нестабилизированное напряжение может изменяться в пределах нескольких вольт, а иногда и выше. Данное условие приводит к тому, что в схеме параметрического стабилизатора R1VD1, показанного на рисунке выше, приводит к изменению тока проходящего через стабилитрон, тем самым изменяя его напряжение стабилизации в пределах долей вольта. Для недопущения таких изменений в схему источника опорного напряжения вводят стабилизатор тока. Схема стабилизатора напряжения на ОУ со стабилизатором тока в цепи опорного напряжения приведена ниже


Стабилизатор напряжения на ОУ со стабилизатором тока в цепи опорного напряжения.

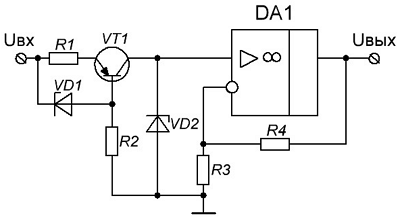

В данной схеме вместо гасящего резистора параметрического стабилизатора введён стабилизатор тока R1VD1VT1R2, что позволяет свести колебания тока стабилизации стабилитрона VD2 к нескольким процентам, при колебании входящего нестабилизированного напряжения в пределах десятков процентов. В итоге коэффициент стабилизации источника опорного напряжения достигнет нескольких сотен, в то время как стабилизации обычного параметрического стабилизатора напряжения едва достигает нескольких десятков.

Ещё одним применение данной схемы является регулируемый источник опорного напряжения. Для этого достаточно заменить стабилитрон VD2 переменным резистором, что позволяет при постоянном токе, задаваемым стабилизатором тока, изменяя сопротивление переменного резистора в широких пределах регулировать опорное напряжение, тем самым регулирую выходное напряжение стабилизатора тока.


Регулируемый стабилизатор напряжения на ОУ.

Однако данная схема не может обеспечить такой же стабильности, как схемы на стабилитронах описанные выше, поэтому она применяется крайне редко.

Наибольшую стабильность позволяют получить схемы, где в качестве источников опорного напряжения применяются интегральные стабилизаторы напряжения.

Использование интегральных стабилизаторов напряжения в качестве источников опорного напряжения

Интегральные стабилизаторы напряжения, выпускаемые промышленностью в настоящее время, имеет широкую номенклатуру изделий, и характеризуются высокими техническими параметрами. Так, например, широко применяемая микросхема стабилизатора напряжений серии КР142ЕН выпускаются на различные стабилизируемые напряжения от 5 до 30 В, имеют коэффициент нестабильности по напряжения не менее 0,1 %/В, а коэффициент сглаживания пульсаций не менее 30 дБ. Поэтому они наилучшим образом подходят в качестве источников опорного напряжения в мощных линейных стабилизаторах напряжения. Схема использования их в качестве опорных источников напряжения показана ниже

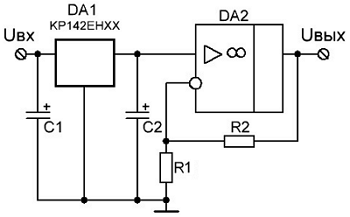

Использование интегральных стабилизаторов напряжения в качестве источника опорного напряжения.

Согласно технической документации микросхемы типа КР142ЕНхх на вход и выход необходимо включить конденсаторы: С1 ≥ 2,2 мкФ, С2 ≥ 1 мкФ.

Читайте также:  Гофра от воздушного фильтра к дросселю

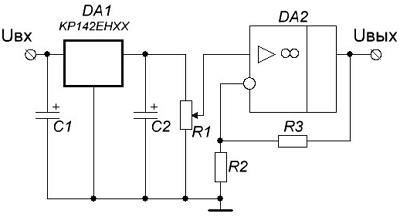

При использовании интегральных стабилизаторов достаточно просто реализовать регулируемый стабилизатор напряжения, для этого достаточно поставить на выходе источника опорного напряжения переменный резистор, со среднего отвода которого снимать напряжение на операционный усилитель


Регулируемый стабилизатор напряжения с интегральным стабилизатором в качестве опорного напряжения.

Вышеописанные схемы стабилизаторов напряжения на ОУ позволяют получить очень хорошие показатели стабильности выходного напряжения. Однако ОУ не могут обеспечить достаточно большой выходной ток (обычно несколько десятков мА), поэтому выходная мощность ограничена долями ваттами, в зависимости от выходного напряжения.

Для того чтобы такие стабилизаторы отдавали больше мощности необходимо на его выходе включить каскад усилителя мощности в виде транзистора.

Увеличение выходной мощности стабилизатора напряжения

Для того чтобы такие стабилизаторы отдавали больше мощности необходимо на его выходе включить каскад усилителя мощности в виде транзистора или нескольких параллельно-последовательных транзисторов, который иногда называют бустером выходного тока. Простейшая схема стабилизатора напряжения на ОУ с бустерным каскадом показана ниже

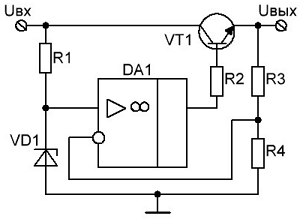

Стабилизатор напряжения на ОУ с выходным бустерным каскадом.

В схеме стабилизатора напряжения для увеличения выходной мощности включён бустерный каскад на транзисторе VT1. Для ограничения максимального выходного тока ОУ введён резистор R2, который может быть определён по следующему выражению

где UКЭнас – напряжение насыщения коллектор-эмиттер бустерного транзистора,

IВЫХ.МАХ – предельный выходной ток ОУ.

Иногда возникает ситуация когда усиления одного транзистора не хватает для требуемой выходной мощности, поэтому применяют составные транзисторы по схеме Дарлингтона или Шиклаи для увеличения коэффициента усиления по току.

Схемы с одним бустерным транзистором или транзистором Дарлингтона обычно используют для получения выходных токов стабилизатора до нескольких ампер. При необходимости выходного тока большего значения выходной транзистор составляют из нескольких параллельных для увеличения отдаваемой мощности.

Теория это хорошо, но без практического применения это просто слова.Здесь можно всё сделать своими руками.

Стабилизаторы тока

Бывают случаи, когда необходимо пропускать стабильный ток через светодиоды, ограничить ток зарядки аккумуляторов или испытать источник питания, а реостата под рукой нет. В этом, и не только, случае помогут специальные схемотехнические решения ограничивающие, регулирующие и стабилизирующие ток. Далее подробно рассмотрены схемы стабилизаторов и регуляторов тока

Источники тока, в отличие от источников напряжения, стабилизируют выходной ток, изменяя выходное напряжение так, чтобы ток через нагрузку всегда оставался одинаковым.
Таким образом, источник тока отличается от источника напряжения, как вода отличается от суши. Типичное применение источников тока – питание светодиодов, зарядка аккумуляторов и т.п.
Внимание! Не путайте стабилизатор тока со стабилизатором напряжения! Это может плохо кончиться =)

Простой стабилизатор тока на КРЕНке

Для этого стабилизатора тока достаточно применить КР142ЕН12 или LM317. Это регулируемые стабилизаторы напряжения способные работать с токами до 1,5А, входными напряжениями до 40В и рассеивают мощность до 10Вт (при соблюдении теплового режима).
Схема и применение показаны на рисунках ниже

Стабилизатор тока на КР142ЕН12 (LM317)

Стабилизатор тока на КРЕН в качестве зярядного устройства

Собственное потребление данных микросхем относительно невелико – около 8мА и это потребление практически не меняется при изменении тока протекающего через крен или изменения входного напряжения. Как видим, в вышеприведенных схемах, стабилизатор LM317 работает как стабилизатор напряжения, удерживая на резисторе R3 постоянное напряжение, которое можно регулировать в некоторых пределах построечным резистором R2. В данном случае R3 называется токозадающим резистором. Поскольку сопротивление R3 неизменно, то ток через него будет стабильным. Ток на входе крен будет примерно на 8мА больше.

Таким образом, мы получили простой как веник стабилизатор тока, который может применяться как электронная нагрузка, источник тока для заряда аккумуляторов и т.п.

Интегральные стабилизаторы достаточно шустро реагируют на изменение входного напряжения. Недостаток же такого регулятора тока – весьма большое сопротивление токозадающего резистора R3 и как следствие необходимость применять более мощные и более дорогие резисторы.

Простой стабилизатор тока на двух транзисторах

Достаточно широкое распространение получили простенькие стабилизаторы тока на двух транзисторах. Основной минус данной схемы – не очень хорошая стабильность тока в нагрузке при изменении питающего напряжения. Впрочем, для многих применений сгодятся и такие характеристики.

Далее показана схема стабилизатора тока на транзисторе. В данной схеме токозадающим резистором является R2. При увеличении тока через VT2, увеличится напряжение на токозадающем резисторе R2, которое при величине примерно 0,5…0,6В начинает открывать транзистор VT1. Транзистор VT1 открываясь начинает закрывать транзистор VT2 и ток через VT2 уменьшается.

Стабилизатор тока на транзисторах

Вместо биполярного транзистора VT2, можно применить MOSFET – полевой транзистор.

Стабилитрон VD1 выбирается на напряжение 8…15В и необходим в случаях, когда напряжение источника питания достаточно велико и может пробить затвор полевого транзистора. Для мощных MOSFET это напряжение составляет порядка 20В. Далее показана схема стабилизатора тока с использованием MOSFET.

Стабилизатор тока на полевом транзисторе

Нужно учитывать, что MOSFET открываются при напряжении на затворе не менее 2В, соответственно увеличивается и напряжение, необходимое для нормальной работы схемы стабилизатора тока. При зарядке аккумуляторов и некоторых других задачах вполне достаточно будет включить транзистор VT1 с резистором R1 непосредственно к источнику питания так, как это показано на рисунке:

Читайте также:  Spn 611 fmi 14 cummins

Стабилизатор тока на полевом транзисторе

В схемах стабилизатора тока на транзисторах необходимое значение токозадающего резистора для заданного значения тока примерно в два раза меньше, чем в схемах со стабилизатором на КР142ЕН12 или LM317. Это позволяет применить токозадающий резистор меньшей мощности.

Стабилизатор тока на операционном усилителе (на ОУ)

Если необходимо собрать регулируемый в широких пределах стабилизатор тока или стабилизатор тока с токозадающим резистором на порядок или даже два ниже, чем на схемах, показанных ранее, можно применить схему с усилителем ошибки на ОУ (операционном усилителе). Схема такого стабилизатора тока показана на рис:

Стабилизатор тока на операционном усилителе

В данной схеме токозадающим является резистор R7. ОУ DA2.2 усиливает напряжение токозадающего резистора R7 – это усиленное напряжение ошибки. ОУ DA2.1 сравнивает опорное напряжение и напряжение ошибки и регулирует состояние полевого транзистора VT1.

Обратите внимание, что схема требует отдельного питания, подаваемого на разъем XP2. Напряжение питания должно быть достаточным для работы компонентов схемы и не превышать значения напряжения пробоя затвора MOSFET VT1.

В качестве генератора опорного напряжения в схеме на рис. 7 применена микросхема DA1 REF198 с выходным напряжением 4,096В. Это достаточно дорогая микросхема, поэтому ее можно заменить обычной кренкой, а если напряжение питания схемы (+U) является стабильным, то и вовсе обойтись без стабилизатора напряжения в данной схеме. В этом случае переменный резистор R подсоединяется не к REF, а к +U. В случае электронного управления схемой вывод 3 DA2.1 можно подключить непосредственно к выходу ЦАП.

Для настройки схемы необходимо выставить ползунок переменного резистора R1 в верхнее по схеме положение, подстроечным резистором R3 установить необходимое значение тока – это значение будет максимальным. Теперь резистором R1 можно регулировать ток через VT1 от 0 до установленного при настройке максимального тока. Элементы R2, C2, R4 необходимы для предотвращения возбуждения схемы. Из-за этих элементов временные характеристики не являются идеальными, что видно по осциллограмме

Осциллограмма стабилизатора тока на ОУ

На осциллограмме луч 1 ( желтый ) показывает напряжение нагружаемого ИП (источника питания), луч 2 ( голубой ) показывает напряжение на токозадающем резисторе R7. Как видно, в течение 80 мкс через схему протекает ток в несколько раз больше установленного.

Стабилизатор тока на микросхеме импульсного стабилизатора напряжения

Иногда от стабилизатора тока требуется не только работать в широком диапазоне питающих напряжений и нагрузок, но и иметь высокий КПД. В этих случаях компенсационные стабилизаторы не годятся и на смену им приходят стабилизаторы импульсные (ключевые). Кроме того, импульсные стабилизаторы могут при небольшом входном напряжении получать высокое напряжение на нагрузке.

Далее предлагается к рассмотрению широко распространенная микросхема MAX771. Основные характеристики MAX771:

  • Напряжение питяния 2…16,5В
  • Собственное потребление 110uA
  • Выходная мощность до 15W
  • КПД при токе нагрузки 10mA…1A достигает 90%
  • Опорное напряжение 1,5V

На рисунке показан один из вариантов включения микросхемы, именно его мы и возьмем за основу нашей схемы.

MAX771 включен как повышающий стабилизатор напряжения

Упрощенно процесс стабилизации выглядит следующим образом. Резисторы R1 и R2 являются делителями выходного напряжения микросхемы, как только делимое напряжение, поступающее на вывод FB микросхемы MAX771, больше опорного напряжения (1,5V) микросхема уменьшает выходное напряжение и наоборот — если напряжение на выводе FB меньше 1,5V, микросхема увеличивает входное напряжение.

Очевидно, что если контрольные цепи изменить так, чтобы MAX771 реагировала (и соответственно регулировала) выходной ток, то мы полчим стабилизированный источник тока.
Ниже показаны модифицированная схема с ограничением выходного напряжения и вариант нагрузки.

При небольшой нагрузке, пока падение напряжения на токоизмерительном резисторе R3 меньше 1,5V, схема на Рис.10a работает как стабилизатор напряжения, стабилизируя напряжение на уровне стабилитрона VD2 + 1,5V. Как только ток нагрузки становится достаточно большим, на R3 падение напряжения увеличивается и схема переходит в режим стабилизации тока.

Резистор R8 устанавливается в том случае, если напряжение стабилизации может быть большим — больше 16,5V. Резистор R3 является токозадающим и рассчитывается по формуле: R3 = 1,5/Iст.
Недостатком схемы является достаточно большое падение напряжения на токоизмерительном резисторе R3. Данный недостаток устраняется применением операционного усилителя (ОУ) для усиления сигнала с резистора R3. Например, если резистор требуется уменьшить в 10 раз при заданном токе, то усилитель на ОУ должен усилить напряжение падающее на R3 тоже в 10 раз.

Заключение

Итак, было рассмотрено несколько схем выполняющих функцию стабилизации тока. Конечно же, эти схемы можно улучшать, увеличивая быстродействие, точность и т.д. Можно применять в качестве датчика тока специализированные микросхемы и делать сверхмощные регулирующие элементы, но эти схемы идеально подходят в тех случаях, когда требуется быстро создать инструмент для облегчения своей работы или решения определенного круга задач.
